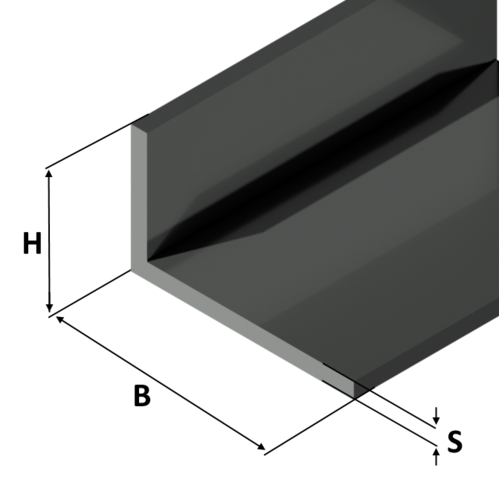

Codice: Angolari lati disuguali
Profili standard

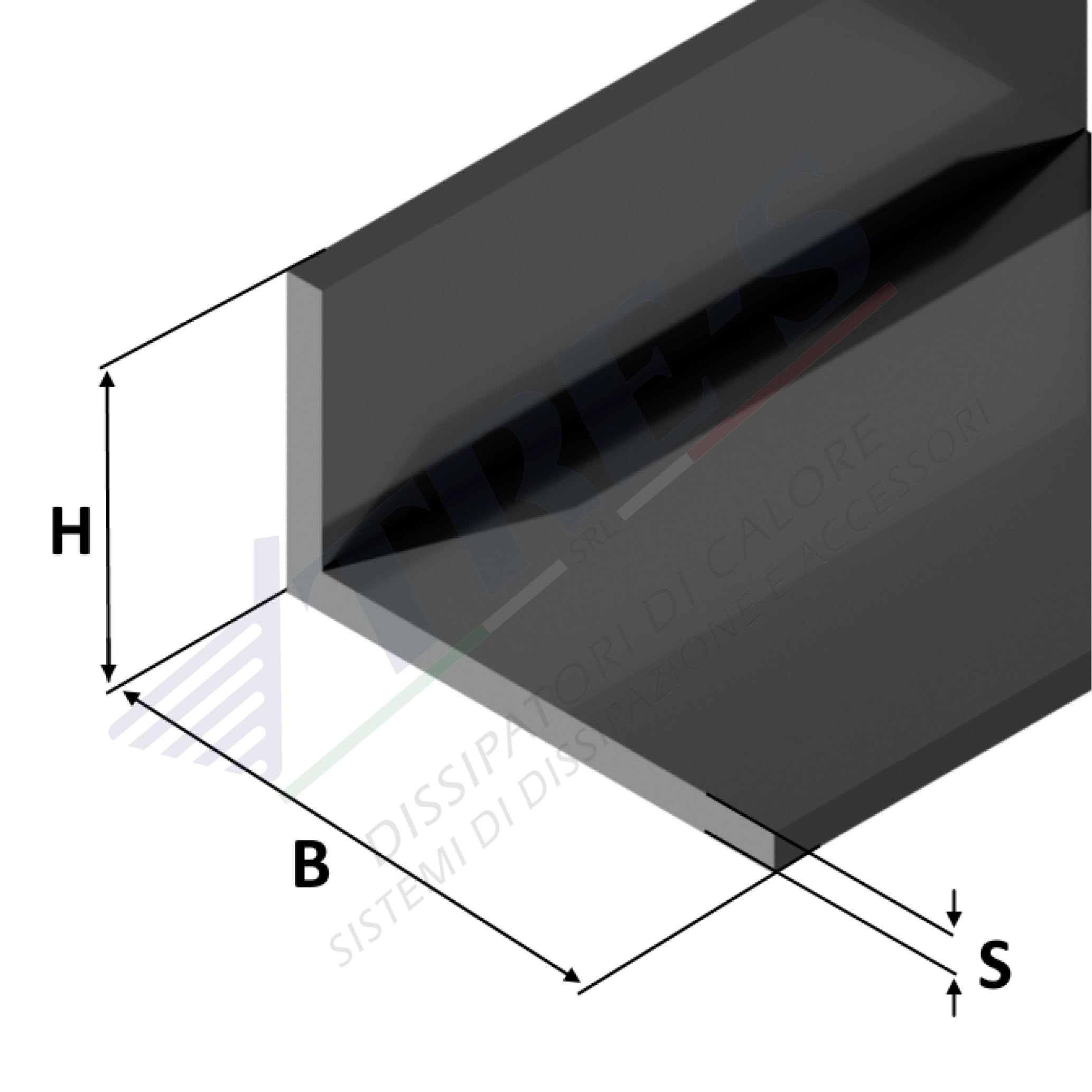

Lega | BxS Dimensione | Peso al metro |
---|---|---|
6060 | 15x10x1,5 | 0,054 |
6060 | 20x10x2 | 0,081 |
6060 | 20x15x2 | 0,108 |
6060 | 25x10x2 | 0,135 |
6060 | 25x15x2 | 0,081 |
6060 | 25x20x2 | 0,121 |
6060 | 30x10x2 | 0,162 |
6060 | 30x15x2 | 0,203 |
6060 | 30x20x2 | 0,328 |
6060 | 35x15x2 | 0,405 |
6060 | 40x15x2 | 0,108 |
6060 | 40x20x2 | 0,162 |
6060 | 40x25x2 | 0,216 |
6060 | 40x30x2 | 0,27 |
6060 | 50x20x2 | 0,324 |
6060 | 50x25x2 | 0,432 |
6060 | 50x30x2 | 0,54 |
6060 | 50x30x3 | 0,648 |
6060 | 50x30x5 | 0,815 |
6060 | 60x20x2 | 0,135 |
6060 | 60x30x2 | 0,203 |
6060 | 60x30x3 | 0,27 |
6060 | 60x40x2 | 0,338 |
6060 | 60x40x4 | 0,405 |
6060 | 60x40x5 | 1,282 |
6060 | 70x20x2 | 0,54 |
6060 | 80x20x2 | 0,675 |
6060 | 80x40x2 | 0,81 |
6060 | 80x40x4 | 1,013 |
6060 | 80x40x6 | 0,162 |
6060 | 80x50x10 | 3,24 |
6060 | 100x20x2 | 0,243 |
6060 | 100x30x2 | 0,324 |
6060 | 100x50x2 | 0,405 |
6060 | 100x50x5 | 0,486 |
6060 | 100x50x8 | 3,067 |
6060 | 100x50x10 | 3,78 |
6060 | 115x65x6 | 2,819 |
6060 | 120x60x6 | 0,648 |
6060 | 120x60x8 | 3,715 |
6060 | 160x100x12 | 7,91 |
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Larghezza: 0.00 mm
Peso: 0.00 kg/m
Peso A: 0.00 kg/m
Peso B: 0.00 kg/m
Altezza: 0.00 mm
All'interno di questo catalogo, i dissipatori sono organizzati in base alla loro forma e alle dimensioni espresse in millimetri. Ogni profilo è caratterizzato dai seguenti parametri:
- Peso: espresso in chilogrammi per metro di lunghezza del profilo (Kg/mt).
- Lunghezza: indicata in millimetri e utilizzata per il calcolo della resistenza termica (L).
- Larghezza: anch'essa in millimetri, considerata per il calcolo della resistenza termica (°C/W), applicabile solo ai dissipatori ad alta efficienza.
- Resistenza Termica in Convezione Naturale: espressa in °C/W con una differenza di temperatura di 70°C (rispetto a una temperatura ambiente di 25°C).
- Resistenza Termica in Convezione Forzata: anch'essa espressa in °C/W, con una velocità dell'aria di 3 m/s e una differenza di temperatura di 50°C.
I valori di resistenza termica sono stati determinati attraverso un programma di simulazioni termiche progettato per replicare condizioni realistiche. In particolare:
- La sorgente di calore è uniformemente distribuita su circa il 50% della superficie di dissipazione, con posizionamento centrale sul dissipatore.
- Per massimizzare l'efficienza della dissipazione in convezione naturale, il dissipatore è progettato con alettatura verticale. Per installazioni orizzontali, si consiglia di considerare un incremento del 20% circa nella resistenza termica.
- La superficie del dissipatore non è soggetta a trattamenti aggiuntivi.
Per quanto riguarda i dissipatori anodizzati di colore nero in convezione naturale, la resistenza termica è ridotta di circa il 10%.
All'aumentare della lunghezza del dissipatore, la resistenza termica diminuisce seguendo una legge non lineare. I valori indicati si riferiscono alle lunghezze specificate; per lunghezze diverse, consultare il grafico "Fattore di correzione della lunghezza" per calcolare il fattore di moltiplicazione da applicare alla resistenza termica, sia in convezione naturale che forzata.
