Codice: PRO1029
Dissipatori con guida di supporto

All'interno di questo catalogo, i dissipatori sono organizzati in base alla loro forma e alle dimensioni espresse in millimetri. Ogni profilo è caratterizzato dai seguenti parametri:

• Peso: espresso in chilogrammi per metro di lunghezza del profilo (Kg/mt).
• Lunghezza: indicata in millimetri e utilizzata per il calcolo della resistenza termica (L).
• Larghezza: anch'essa in millimetri, considerata per il calcolo della resistenza termica (°C/W), applicabile solo ai dissipatori ad alta efficienza.
• Resistenza Termica in Convezione Naturale: espressa in °C/W con una differenza di temperatura di 70°C (rispetto a una temperatura ambiente di 25°C).
• Resistenza Termica in Convezione Forzata: anch'essa espressa in °C/W, con una velocità dell'aria di 3 m/s e una differenza di temperatura di 50°C.

I valori di resistenza termica sono stati determinati attraverso un programma di simulazioni termiche progettato per replicare condizioni realistiche. In particolare:

• La sorgente di calore è uniformemente distribuita su circa il 50% della superficie di dissipazione, con posizionamento centrale sul dissipatore.
• Per massimizzare l'efficienza della dissipazione in convezione naturale, il dissipatore è progettato con alettatura verticale. Per installazioni orizzontali, si consiglia di considerare un incremento del 20% circa nella resistenza termica.
• La superficie del dissipatore non è soggetta a trattamenti aggiuntivi.

Per quanto riguarda i dissipatori anodizzati di colore nero in convezione naturale, la resistenza termica è ridotta di circa il 10%.

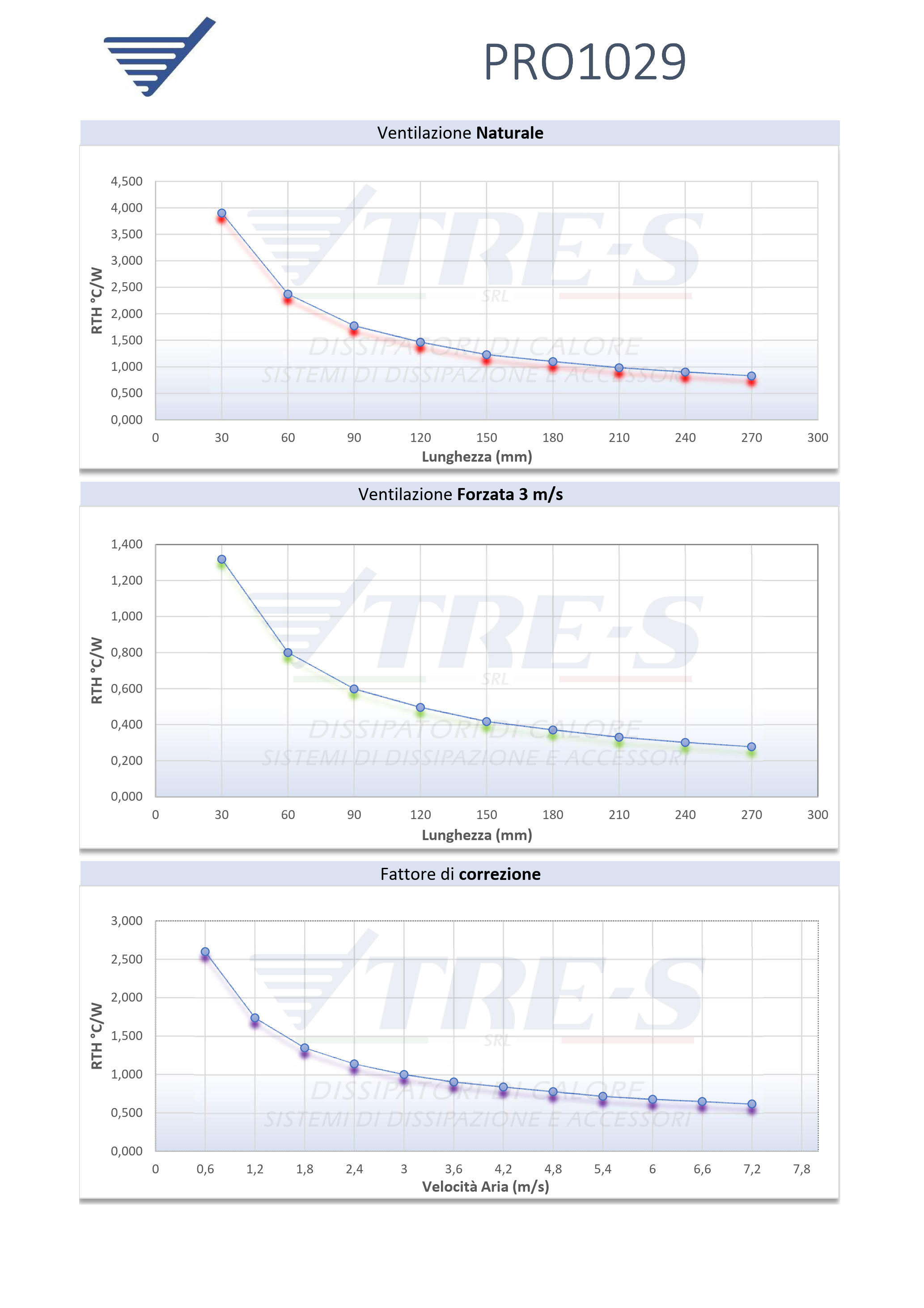

All'aumentare della lunghezza del dissipatore, la resistenza termica diminuisce seguendo una legge non lineare. I valori indicati si riferiscono alle lunghezze specificate; per lunghezze diverse, consultare il grafico "Fattore di correzione della lunghezza" per calcolare il fattore di moltiplicazione da applicare alla resistenza termica, sia in convezione naturale che forzata.
