Profili a ''T'' - Profili standard
Profili a ''T'' - Profili standard

Codice: Profili a ''T''

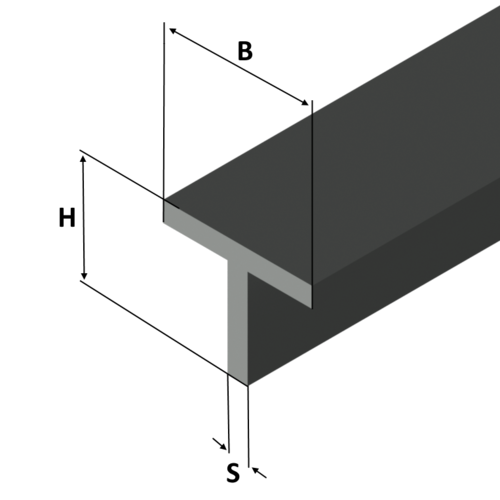

Profili standard

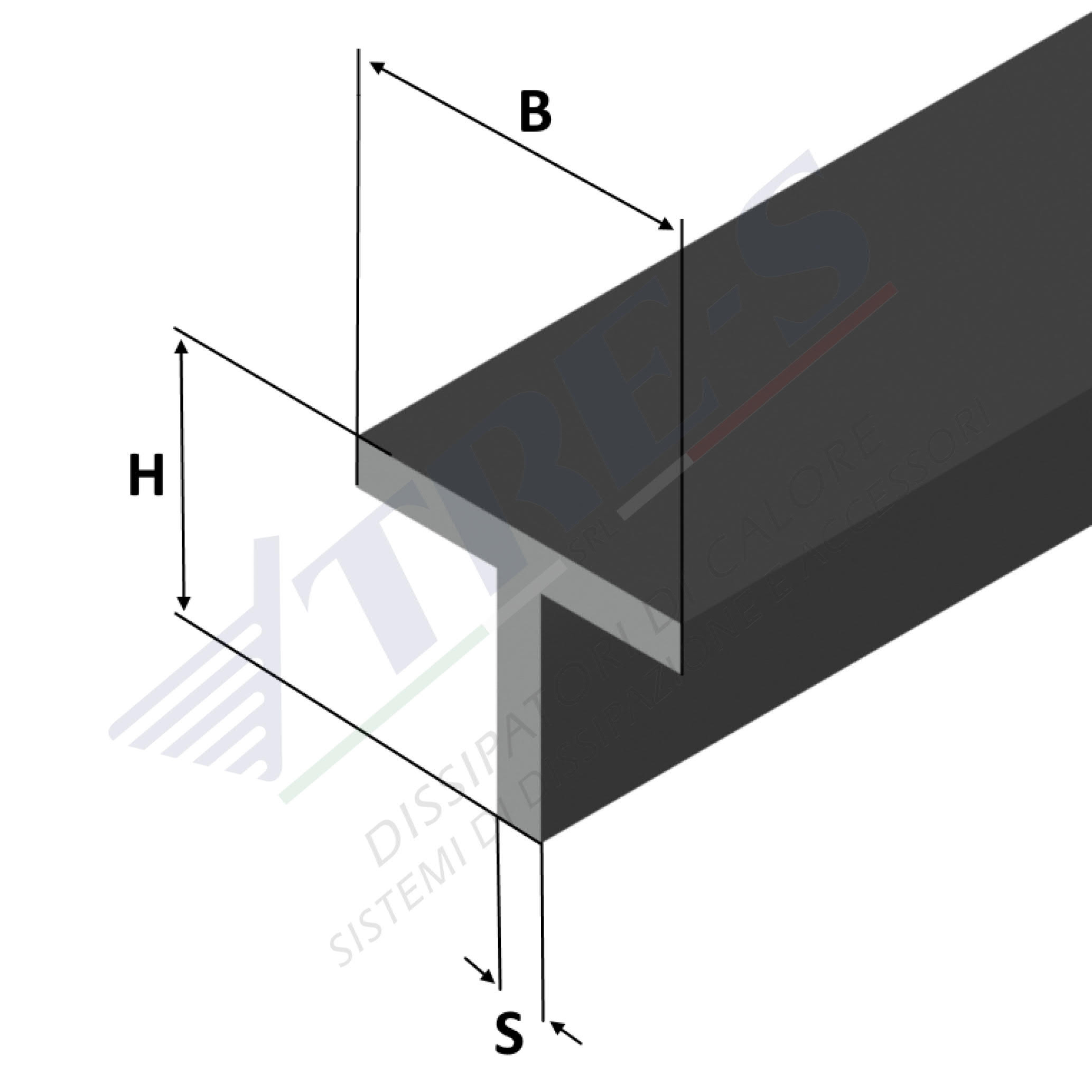

Lega BxS Dimensione Peso al metro
6060 10x10x1,5 0,073
6060 15x15x1,5 0,116
6060 15x15x2 0,151
6060 20x20x2 0,205
6060 25x25x2 0,259
6060 30x30x2 0,313
6060 35x35x2 0,367
6060 40x20x2 0,314
6060 40x40x2 0,42
6060 40x40x4 0,821
6060 50x50x3 0,786
6060 50x50x5 1,283
6060 60x60x4 1,252
6060 60x60x6 1,846
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H

Larghezza: 0.00 mm

Peso: 0.00 kg/m

Peso A: 0.00 kg/m

Peso B: 0.00 kg/m

Altezza: 0.00 mm


Ventilazione forzata:

Rt:

Lunghezza campione: 0.00mm

Potenza applicata: 0.00W

Vel. Fan: 0.00m/s

Ventilazione naturale:

Rt

Larghezza campione: 0.00mm

Potenza applicata: 0.00W

Profili a ''T'' - Profili standard


All'interno di questo catalogo, i dissipatori sono organizzati in base alla loro forma e alle dimensioni espresse in millimetri. Ogni profilo è caratterizzato dai seguenti parametri:

  • Peso: espresso in chilogrammi per metro di lunghezza del profilo (Kg/mt).
  • Lunghezza: indicata in millimetri e utilizzata per il calcolo della resistenza termica (L).
  • Larghezza: anch'essa in millimetri, considerata per il calcolo della resistenza termica (°C/W), applicabile solo ai dissipatori ad alta efficienza.
  • Resistenza Termica in Convezione Naturale: espressa in °C/W con una differenza di temperatura di 70°C (rispetto a una temperatura ambiente di 25°C).
  • Resistenza Termica in Convezione Forzata: anch'essa espressa in °C/W, con una velocità dell'aria di 3 m/s e una differenza di temperatura di 50°C.

I valori di resistenza termica sono stati determinati attraverso un programma di simulazioni termiche progettato per replicare condizioni realistiche. In particolare:

  • La sorgente di calore è uniformemente distribuita su circa il 50% della superficie di dissipazione, con posizionamento centrale sul dissipatore.
  • Per massimizzare l'efficienza della dissipazione in convezione naturale, il dissipatore è progettato con alettatura verticale. Per installazioni orizzontali, si consiglia di considerare un incremento del 20% circa nella resistenza termica.
  • La superficie del dissipatore non è soggetta a trattamenti aggiuntivi.

Per quanto riguarda i dissipatori anodizzati di colore nero in convezione naturale, la resistenza termica è ridotta di circa il 10%.

All'aumentare della lunghezza del dissipatore, la resistenza termica diminuisce seguendo una legge non lineare. I valori indicati si riferiscono alle lunghezze specificate; per lunghezze diverse, consultare il grafico "Fattore di correzione della lunghezza" per calcolare il fattore di moltiplicazione da applicare alla resistenza termica, sia in convezione naturale che forzata.
